XM二总线(中继)

一、概述

         XM-R-200接口转换器为隔离型XM2BUS中继器,用于扩展节点数量或增加二总线距离;继承二总线无极性,任意拓扑的特征。
         XM-R-200支持总线过流、短路保护功能,内置快速瞬态抑制器,1500W浪涌保护。

二、性能参数

         1、电器接口: 2EDG-5.8端子
         2、保护等级:二总线接口1500W浪涌保护、总线过流短路保护
         3、信号指示:工作(WK)、故障(BRK)、接收(RX)、发送(TX)
         4、总线负载:3A
         5、电压范围:DC 14-36V
         6、传输介质:任意导线
         7、总线接线:任意极性,任意拓扑:如星型、树形、总线型
         8、通信距离:<=1km
         9、节点数量:<=200
         10、总线带宽:4500bps

三、连接器和信号:

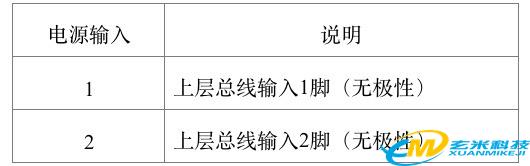

电源输入

总线输入

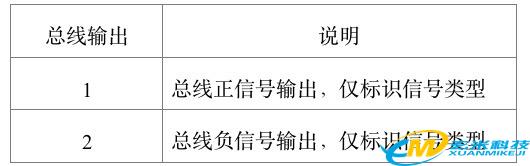

总线输出


四、硬件安装及应用:

       安装XM-R-200二总线中继器请先仔细阅读产品说明书,DC电源口按正负极正确接入电源,并将总线输入输出接入正确,开启电源后,设备进入总线检测状态,故障灯闪烁,检测总线正常,工作灯常亮,即可正常工作;若故障灯常闪,则表明总线异常,请检查总线是否出现短路。
       注意非本系统通信设备从总线取电,必须按照XMS200数据手册提供参考方案进行操作。

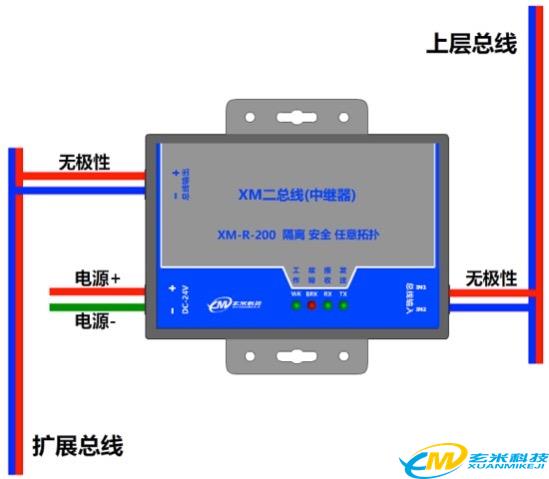

五、通信连接示意图

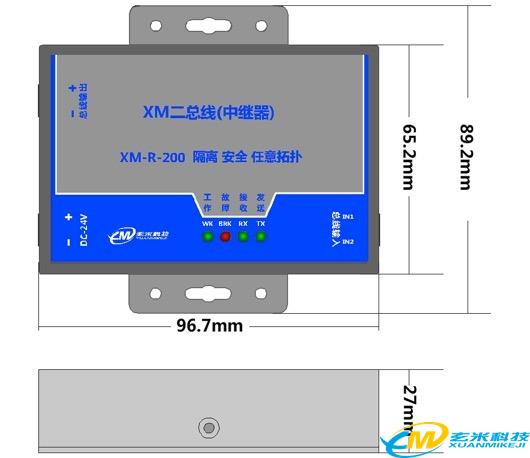

六、产品外形


七、故障及排除

         1、数据通信失败
              A、检查总线是否故障
              B、观察RX与TX指示灯是否有闪烁
              C、检查供电是否正常
              D、观察电源/总线端子是否连接良好
         2、数据丢失或错误
              A、检查总线是否接触不良
              B、检查总线电流是否异常
              C、总线禁止直接并接电阻、电容等负载

注意:二总线禁止使用终端匹配电阻,或者总线上并接电阻、电容等负载!
