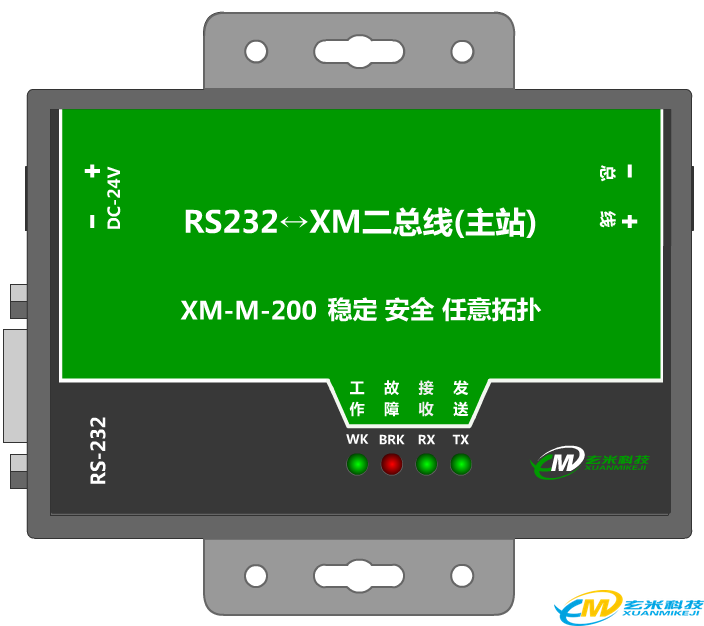

RS232↔XM二总线（主站）

一、概述

XM-M-200二总线主站为串口转二总线透传设备；能够将单端RS-232信号转换为二总线信号，利用两根线实现即通信又供电功能。模块实现了串口与二总线的隔离，保护与串口连接的设备。
XM-M-200结合XMS200节点芯片使用，实现总线带宽达4500bps的多点到多点二线广播通信方式，并支持总线短路保护功能。

二、性能参数

        1、电器接口：RS-232接口输入DB9孔型连接器，2EDG-5.8端子
        2、保护等级：二总线接口5000W浪涌保护、总线过流短路保护
        3、工作方式：异步半双工
        4、信号指示：工作(WK)、故障(BRK)、接收(RX)、发送(TX)
        5、通信参数：9600,N,8,1
        6、总线负载：3A
        7、电压范围：DC 14-36V
        8、传输介质：任意导线
        9、总线接线：任意极性，任意拓扑：如星型、树形、总线型
       10、通信距离：<=1km（可通过中继扩展）
       11、节点数量：<=256

三、连接器和信号：

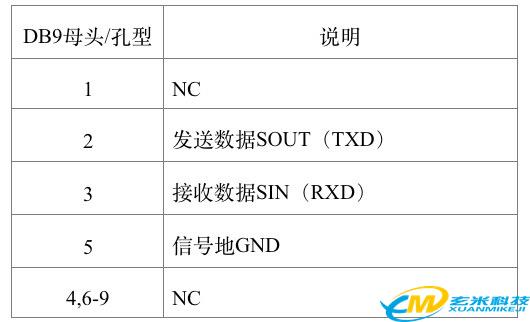

DB9引脚分布

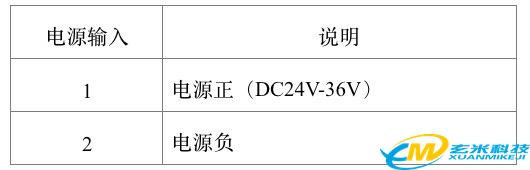

2EDG-5.08电源输入

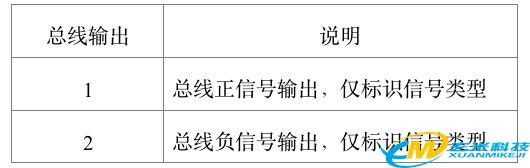

2EDG-5.08总线输出

四、硬件安装及应用：

安装XM-M-200二总线主站请先仔细阅读产品说明书，将产品所配的通信电缆接入RS-232接口端， DC电源口按正负极正确接入电源，并将总线接入总线输出口，开启电源后，设备进入总线检测状态，故障灯闪烁，检测总线正常，工作灯常亮，即可正常工作；若故障灯常闪，则表明总线异常，请检查总线是否出现短路。
注意非本系统通信设备从总线取电，必须按照XMS200数据手册提供参考方案进行操作。

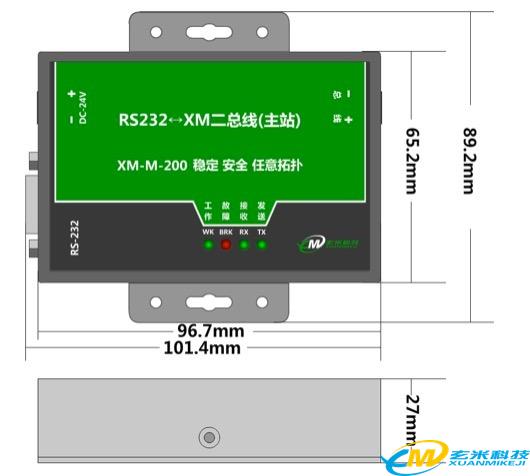

五、产品外形

六、故障及排除

        1、数据通信失败
       A、检查总线是否故障
             B、观察RX与TX指示灯是否有闪烁
             C、检查RS-232接口线是否正确
             D、观察电源/总线端子是否连接良好
        2、数据丢失或错误
             A、检查通信波特率是否正确
             B、单次发送数据包是否过大（应<400byte）
             C、检查总线电流是否异常
             D、总线禁止直接并接电阻、电容等负载
