第二代领先国际技术的二总线主站、中继、节点IC升级完成
2018/3/25 22:02:24
XM2BUS为您提供全面二总线解决方案,我们为您提供主站设备及节点ICSOP8封装),与485电路一样简单;您不再需要为主站电路设计复杂,节点电路调试麻烦而烦恼;XM2BUS具有总线供电电流大、通信距离远、任意拓扑特点,极度方便现场施工;广泛应用于应用场合:消防、远程抄表、智能楼宇、传感器网络、自动化控制等领域。

      除了领先国内总线大电流供电技术外,还有2大领先国际技术优势:

       1.支持总线广播(从站与从站也能通信)
       2.支持满额额定负载启动(不挑负载,满功率启动)

         说明:总线接口标识正负,以指示输出电压,XM2BUS设备自身总线接线不区分极性,可随意连接;供电DC-24V必须按正负接线。

      一)主站

         主要为232转总线设备,232接口一般直接与嵌入式主机连接;将232信号转换为XM2BUS总线信号,总线设备通过主站供电;总线电流可达3A,可携带256个节点。

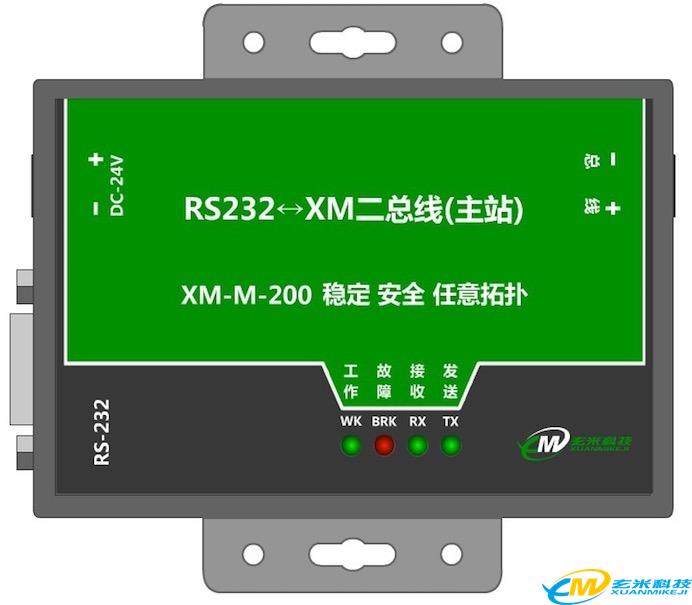

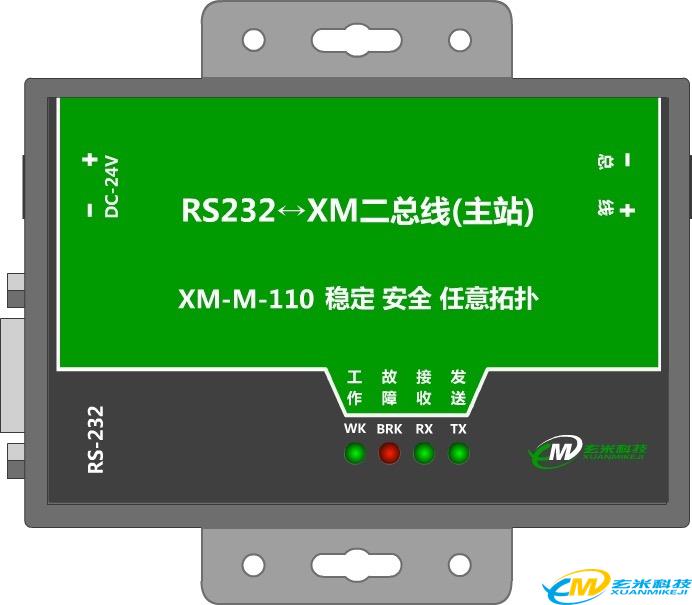

                                                     1.1 主站

       主站主要参数如下:

l  电压范围    DC 15~36V

l  通信        9600,N,8,1(9600bps,无校验,8数据位,1停止位)

l  接线方式    二线(带供电)

l  接线极性    无

l  拓扑结构    任意:星型、树形、总线型

l  总线供电能力    3A

l  节点供电能力    3A

l  负载能力    <=256

l  通信距离    <=1km

      二)中继

         当需要扩展节点数量/加大总线功率/增加距离,可以选择增加XM二总线中继器,中继器实现了信号隔离,因此能够将中继后端区域隔离从而避免后端总线故障而影响前端。注意中继器供电需要隔离供电才能够达到此效果。

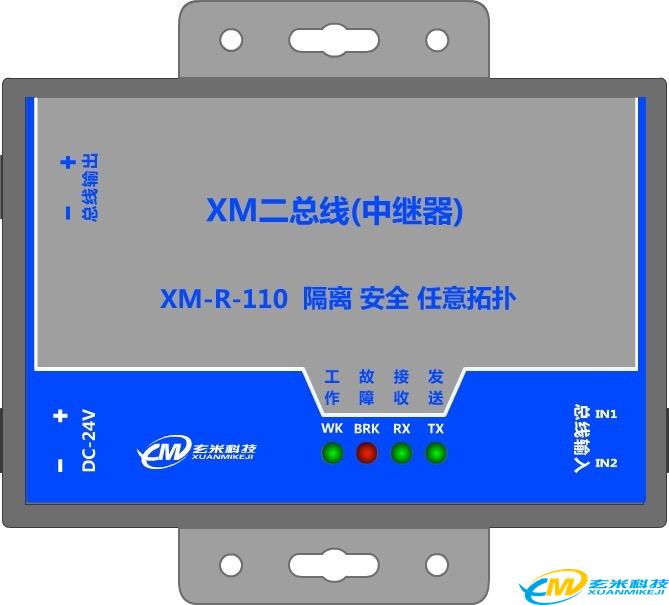

                                                       图2.1 中继

         主要参数如下:

l  电压范围      DC 15~36V

l  接线方式      二线(带供电)

l  接线极性

l  拓扑结构      任意:星型、树形、总线型

l  总线供电能力      3A

l  节点供电能力      0.8A

l  负载能力      <200

      三)节点

       节点可设计为隔离和非隔离模式,二总线最大的优势不仅仅为两线优势,还有个更大的优势为施工极为方便;总线应用中,由于施工方与产品供应方并不是一个企业,尤其施工方对总线技术的熟悉程度层次不齐,出现大量的施工导致系统无法正常工作的问题。因此有些产品要求功率大,无法利用总线取点,但有希望使用二总线通信方式解决总线拓扑问题,则选择隔离节点方案,且这种方式必须选用隔离节点方案,否则容易因参考电平不一致,导致通信异常。

         节点提供IC芯片,用户自主集成到产品中,以减少成本,和方便PCB工艺设计。当然也可考虑使用模块,以快速开发。ICSOP8封装,供电范围:2.7~5.5V,额定电流为7.5mA

      四)应用举例

         以下为智能照明系统现场总线部分,智能照明系统是一个典型主从模式,主机能够对照明设施进预配置、自动控制以及实时控制,可随时依照空间分隔,灯具控制方式,来改变灯具回路的控制设定,可免除重新进行管线施工的困扰,将有效地节省变更施工的成本及对建筑物的损害。对各级BUS开关进行按区域查看与控制、场景配置、各种定时模式,设置简单,操作方便。

         其主机为PC机或嵌入式主机,PC通过串口与XM二总线主站连接,二总线上可直接挂接节点BUS开关,其中BUS开关已经集成XM二总线节点IC芯片。当需要扩展通信距离,增加总线电流,可通过XM二总线中继器进行扩展。

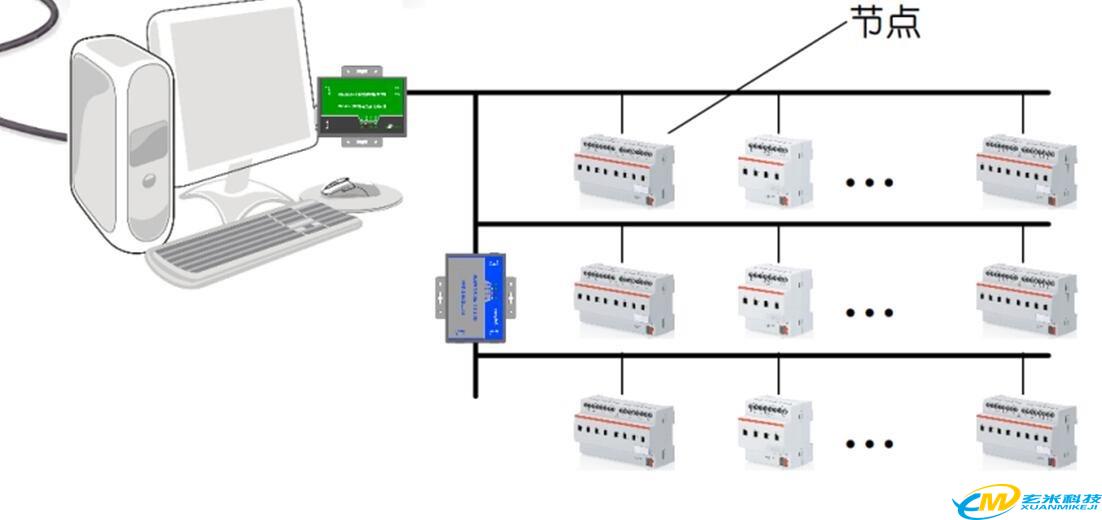

                                                    图4.1 智能照明系统
