XM332数据手册

V1.0

1 概述

XM332是二总线技术中的一种主从模式从站通讯芯片，配合XM2BUS主芯片XM620使用。
XM2BUS属于直流低压二总线通信技术；通过对供电电缆上调制电压信号，并解调电流信号，进行通信，替代传统通信与供电分离通信方式。不仅提高了稳定性，并解决现场布线施工问题。
XM332能够支持总线任意方式布线，如星型、树形、总线型等。
XM332采用集成芯片，精简外围电路，设计极为简单，广泛应用于消防、工业控制、智能建筑、仪表等领域。

2 特点

1. 总线供电，两线同时解决通信与供电
2. 电气隔离可选，双重设计方案，保证电磁兼容特性
3. 无极性布线
4. 上行发码电流环调制，下行收码满幅电压解调，抗干扰能力强
5. 总线可同时挂接256个设备
6. 通讯距离可达2000米
7. 串口透传(9600/2400,n,8,1)，兼容RS485系统，设计简单
8. 总线带宽9000bps/2200bps
9. 最大总线电压支持36V
10. 支持CSMA总线忙检测，配合CSMA可实现主动上报

3 原理框图

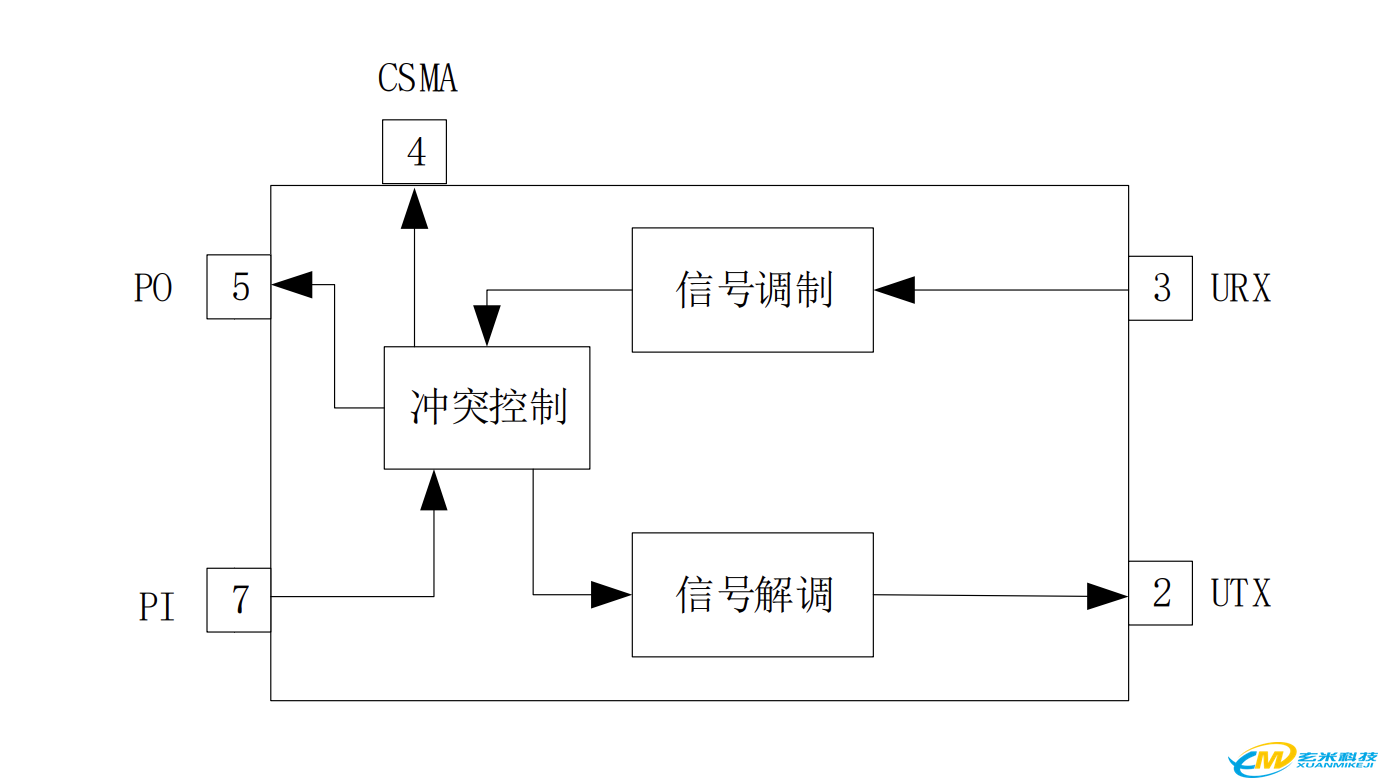

图1 XM332原理框图
XM332为XM2BUS主站芯片XM620配合使用的节点集成电路；PO与PI分别是总线信号输出与总线信号输入引脚。RX和TX分别为芯片的串口接收引脚与串口发送引脚。

4 引脚定义

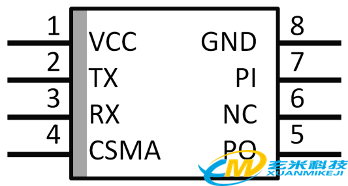

图2 XM332芯片引脚图

表1 XM332引脚说明表

引脚	名称	输入	输出	说明
1	VCC			电压输入：(2.7~5.0)V
2	TX		√	芯片串口发送端
3	RX	√		芯片串口接收端，建议串联100Ω电阻
4	CSMA		√	载波监听，有数据（低电平）；空闲（高电平）
5	PO		√	总线信号输出，外接三极管控制100欧电阻接入总线
6	NC2			预留，请悬空或者与7脚短接
7	PI	√		总线信号输入，需要外接分压电阻
8	GND			电源地

5 电气参数

表2 XM332极限值

Parameter	Symbol	Min	Max	Unit
DC power supply	VDD-VSS	-0.3	5.5	V
Voltage on function pin	--	-0.3	VCC+0.3	V
Storage temperature	ST	-55	+125	℃
Operating temperature	TA	-40	+85	℃
ESD	--	>8000	--	V
EFT	--	±4000	--	V

表3 XM332额定值

Symbol	Parameter	Specification				Test Condition
Symbol	Parameter	Min.	Typ	Max.	Unit	Test Condition
VDD	Operating Voltage	2.7	3.3/5.0	5.0	V	3.3V
ICC	Operating Current	--	5	6	mA	3.3V
RX _IL	RX Input Low	--	0.8	1.0	V	3.3V
RX_IH	RX Input High	1.8	--	--	V	3.3V

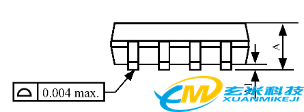

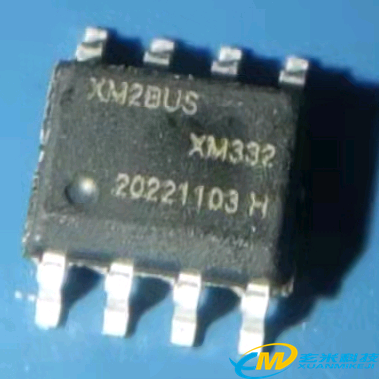

6 封装（SOP8 Dimensions in Inches）

一般尺寸
（测量单位=Inch）
符号	Min.	Nom.	Max.
A	0.053	--	0.069
A1	0.004	--	0.010
b	--	0.016	--
D	0.189	--	0.196
E	0.228	--	0.244
E1	0.150	--	0.157
e	0.050
L	0.016	--	0.050
L1	0.008
φ	0°	--	8°
Unit:Inch,1 inch = 1000mil

7 参考电路

7.1 总线取电

注意若从总线取电给其它设备（本通信系统之设备），须使用以下推荐方式进行取电，不得在总线上直接接入设备，否则会使得总线通信异常。

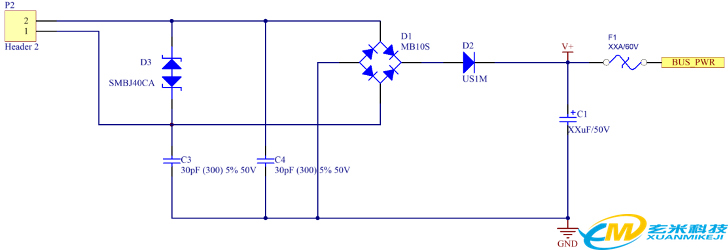

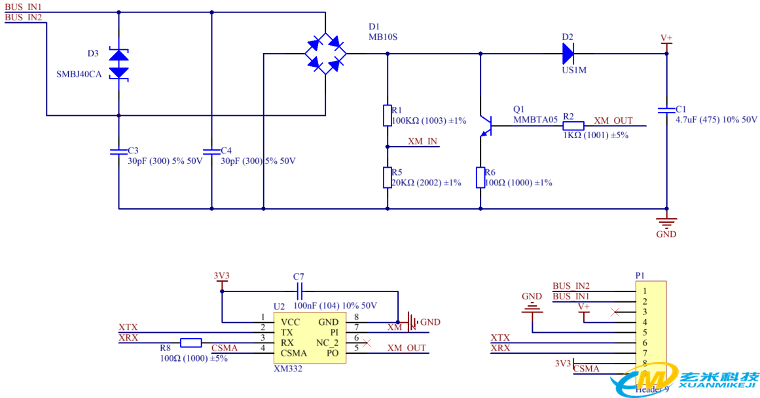

图3总线取电参考原理图

1）P1为总线接入端子；
2）F1为可恢复保险丝，保护节点后端短路导致总线故障，可根据具体负载选择对应值；
3）D3为瞬态抑制器，当总线电压为24V时，推荐使用SMBJ36CA；当总线电压为36V时，推荐使用SMBJ40CA；使后端器件免受浪涌损坏；
4）C3、C4为EMC电容，可选30pF-100pF；
5）D1为整流桥，使得总线无记性接入，可用MB6S或IN4007替换，禁止使用肖特基整流桥，不得随意替换其它型号；
以上1-5说明中类型器件为保护措施，仅推荐使用，用户可根据需要自行选取；
6）D2为总线供电隔离二极管，必须添加，不能随意替换；
7）C1为输入电容，类型自选，需要确保V+电压>=10V；根据后端负载大小确定具体值，9600bps/2400bps时，输入电流增加100mA，电容C1增加220uF/470uF。
