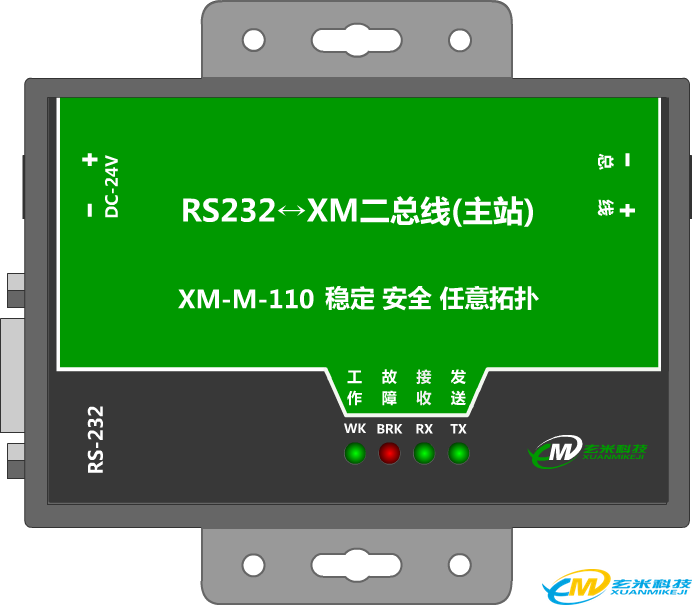

玄米二总线一代110系列主站

品牌:玄米

型号:XM-M-110

详情

RS232↔XM二总线(主站)


一、概述

         XM-M-110二总线主站为串口转二总线透传设备;能够将单端RS-232信号转换为二总线信号,利用两根线实现即通信又供电功能。模块实现了串口与二总线的隔离,保护与串口连接的设备。
         XM-M-110结合XMS110节点芯片使用,实现总线带宽达9000bps的二线主从通信方式,并支持总线短路保护功能。

二、性能参数

         1、电器接口:RS-232接口输入DB9孔型连接器,2EDG-5.8端子
         2、保护等级:二总线接口5000W浪涌保护、总线过流短路保护
         3、工作方式:异步半双工
         4、信号指示:工作(WK)、故障(BRK)、接收(RX)、发送(TX)
         5、通信参数:9600,N,8,1
         6、总线负载:3A
         7、电压范围:DC 14-36V
         8、传输介质:任意导线
         9、总线接线:任意极性,任意拓扑:如星型、树形、总线型
         10、通信距离:<=1km(可通过中继扩展)
         11、节点数量:<=256

三、连接器和信号:

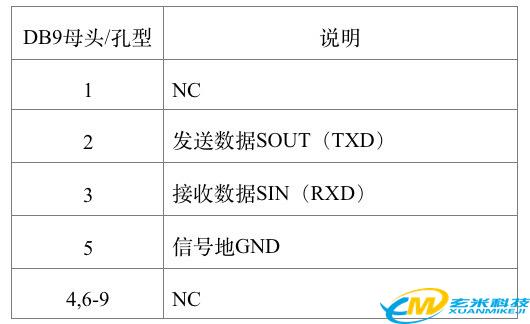

DB9引脚分布

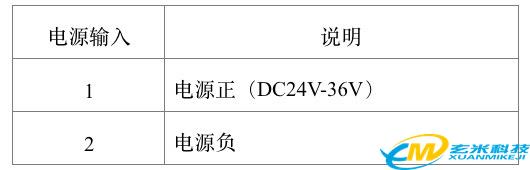

2EDG-5.08电源输入

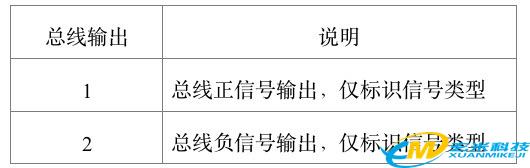

2EDG-5.08总线输出


四、硬件安装及应用:

       安装XM-M-110二总线主站请先仔细阅读产品说明书,将产品所配的通信电缆接入RS-232接口端, DC电源口按正负极正确接入电源,并将总线接入总线输出口,开启电源后,设备进入总线检测状态,故障灯闪烁,检测总线正常,工作灯常亮,即可正常工作;若故障灯常闪,则表明总线异常,请检查总线是否出现短路。
       注意非本系统通信设备从总线取电,必须按照XMS110数据手册提供参考方案进行操作。

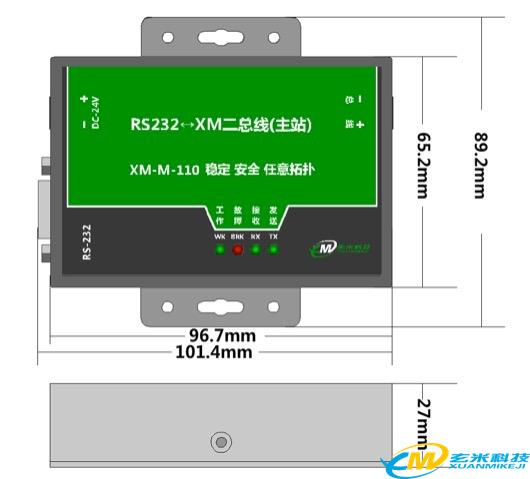

五、产品外形


六、故障及排除

         1、数据通信失败
              A、检查总线是否故障
              B、观察RX与TX指示灯是否有闪烁
              C、检查RS-232接口线是否正确
              D、观察电源/总线端子是否连接良好

         2、数据丢失或错误

              A、检查通信波特率是否正确

              B、单次发送数据包是否过大(<800byte)
              C、检查总线电流是否异常
              D、总线禁止直接并接电阻、电容等负载七、技术支持
