一、概述

    二总线得益于能够把通讯线和电源线合并，实现两根线无极性布线，大大节约了布线施工工作量，以及施工带来的错误导致的差错时间成本。

二、本文内容

    本文主要针对XM2BUS的直流载波型芯片XF2485来讲解系统实际中，主机的设计方案依据以及主机设计时最容易踩的坑。

三、XF2485主机设计依据

    在文章《二总线低成本直流载波方案》中已经写了其工作原理，XF2485本身和485一样是不区分主从的，只是在实际应用中，都会定义一个主机，这个主机负责采集和控制所有的从机。
    由于XF2485系统电源和通讯合并，意味着总线上的电流越大，负载对通讯的干扰也越大，我们设计最重要的依据便是减少总线的电流。另外，主机一般都是一个较大的主机箱，甚至有较长的排线，因此自身内部的干扰也就非常严重，下图为原有485系统在未发数据状态的485芯片DI引脚波形，就已经存在较大干扰了。

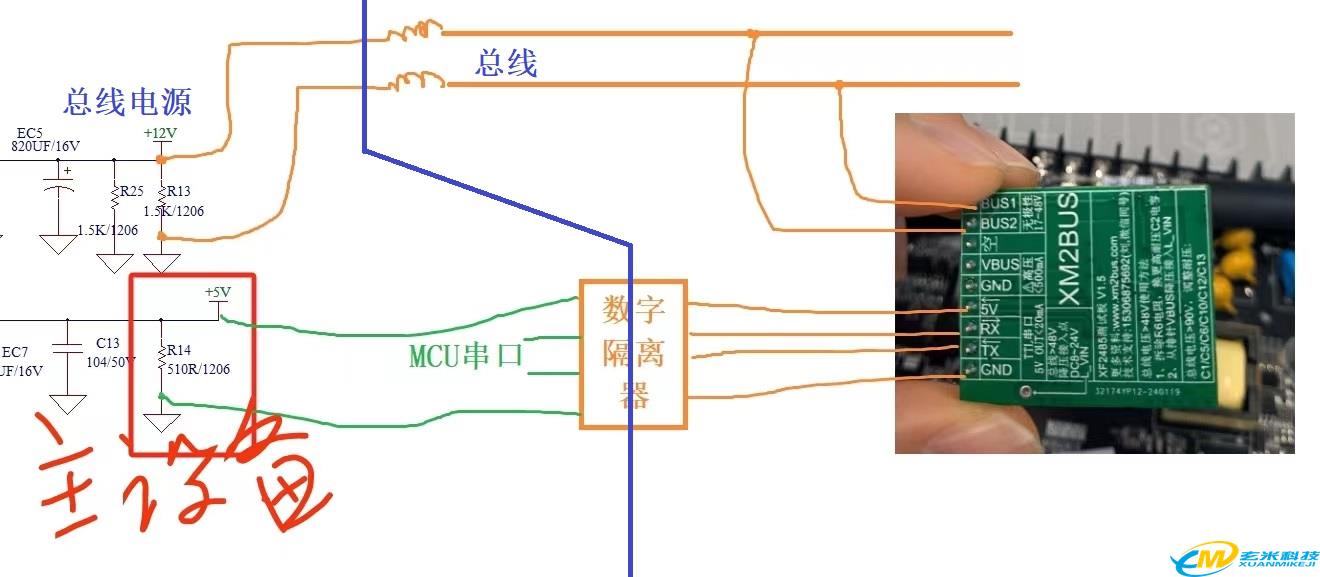

    因此，在主机设计过程中，是强烈建议主机通过数字隔离方案来并接到总线上，这样即使得主机的供电直接从电源前端获取，又不会因为主机内部自身干扰反串到总线上去，一举两得！如下图所示，左侧即主机设备，以及总线供电电源，主机设备的数据通过数字隔离芯片与XF2485模组通讯，再传送到总线上去，其中右侧绿色的板子原理图见 《二总线低成本直流载波方案》。

四、主机最容易踩坑

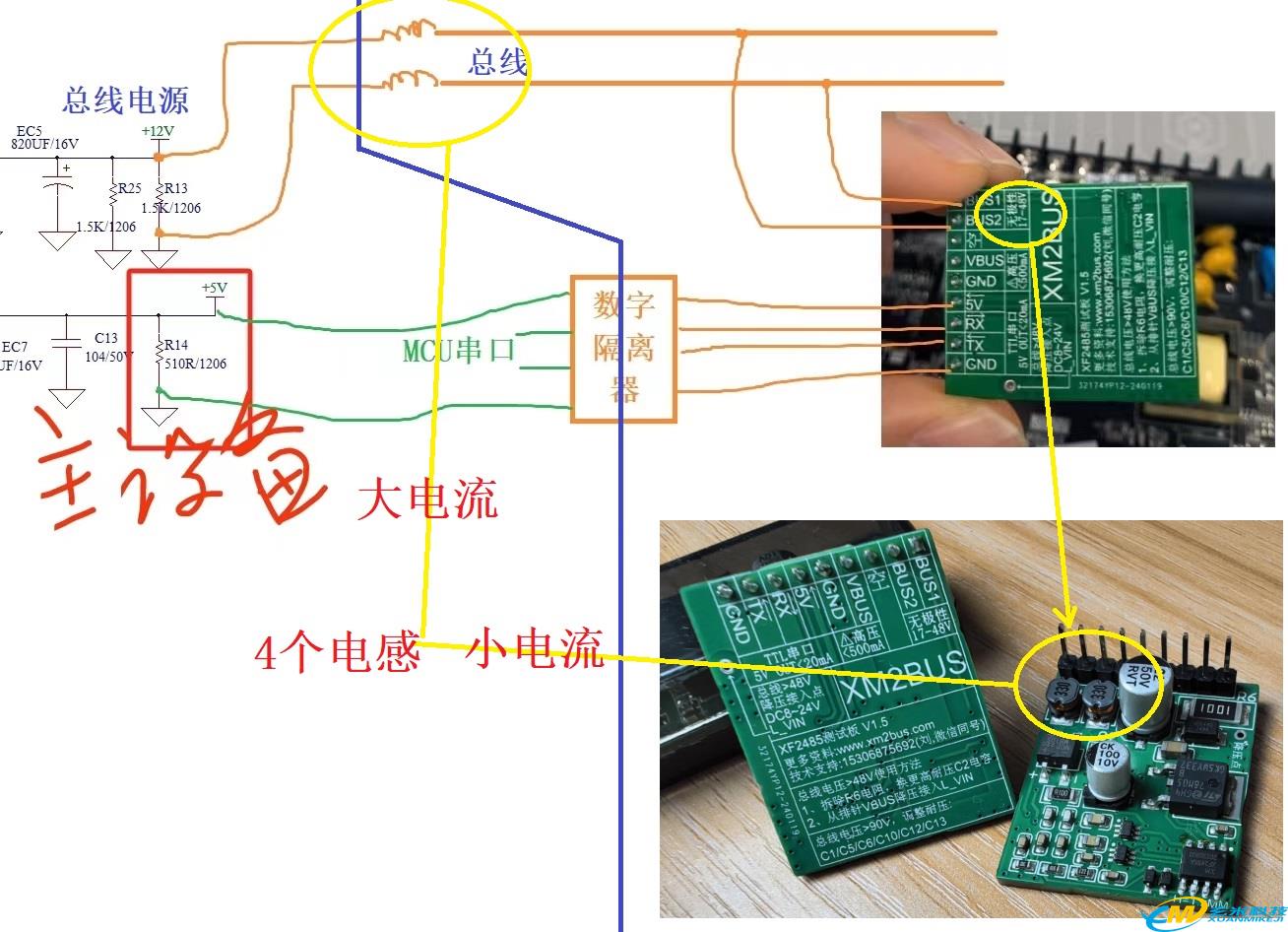

    在主机设计过程中，整个隔离设计方案按第三节图示是非常明了的，但往往就是总线供电电感很容易被忽略，以为有了总线供电电感，XF2485上面的2个小电流电感就可以不需要了，因为隔离了，特别主机设备和XF2485模块两边的是GND会弄混，这种情况往往是把原理图混在一起了，就很容弄混。

五、总结

    直流载波型的二总线主机隔离方案设计，原理其实很简单，容易踩坑主要就是两方面要注意，一是电感隔离原理要理解，二是原理图设计和PCB设计时，一定要分区域绘制避免有交错，即规范绘图。后续在XF2485的PCB布局和走线也会专门写一篇讲解，希望大家多多关注和点赞，有兴趣也随时欢迎相互学习交流哈。
