一、概述
        二总线通讯得益于其通讯与电源线合并，使得施工布线非常方便，且抗干扰能力也优于485通讯，原来485通讯的应用场合，越来越多采用二总线通讯方式来代替，大大节约了施工成本。二总线原理，但是调试过程经常遇到奇奇怪怪的问题，甚至一度怀疑是不是二总线不稳定。

二、本文内容
       本文将以XM2BUS的调制型二总线从机芯片XM332为示例来讲解调试时候，需要避免的坑，以及调试必须要的工具，其它调制型二总线原理类同。

三、调制型二总线
       调制型二总线，由于上行通讯是”电流环路“，很多人对”电流环路“没有足够的重视，因此后续所有要踩的坑都精准的踩到电流环路上。

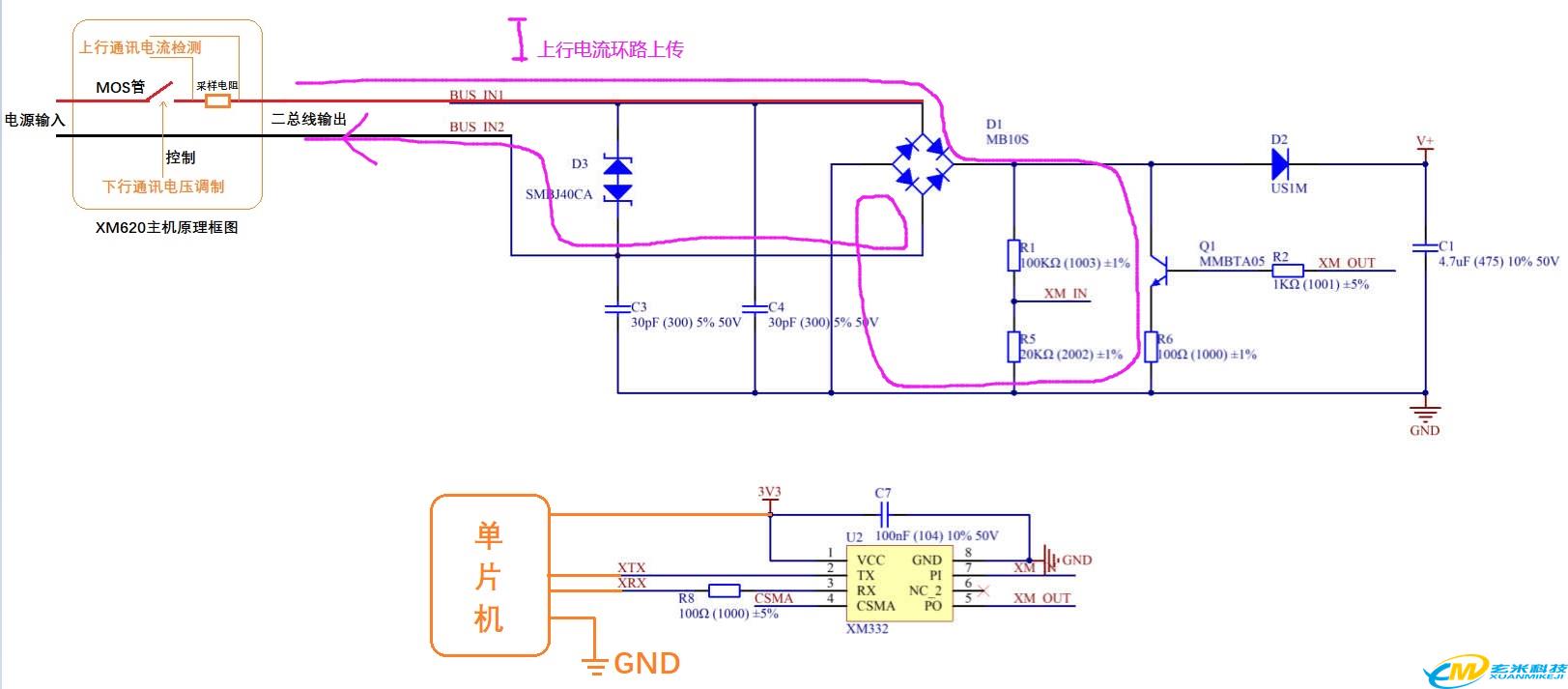

       从机XM332是通过控制Q1三极管通断，通过R6来从总线拉取电流，XM620主机原理图框图中的采样电阻解码来自从机的数据，从而实现从机数据的电流环路上传过程。

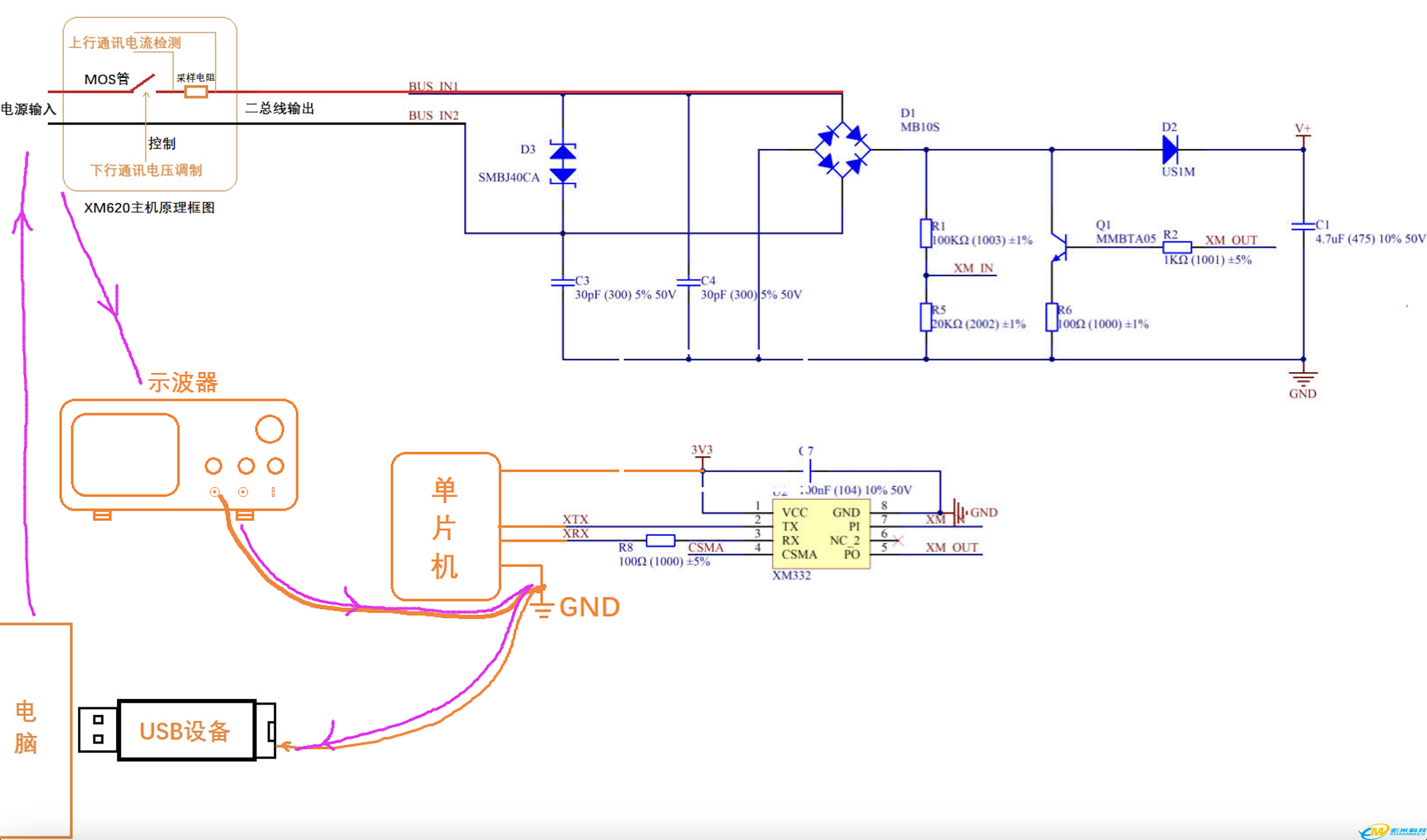

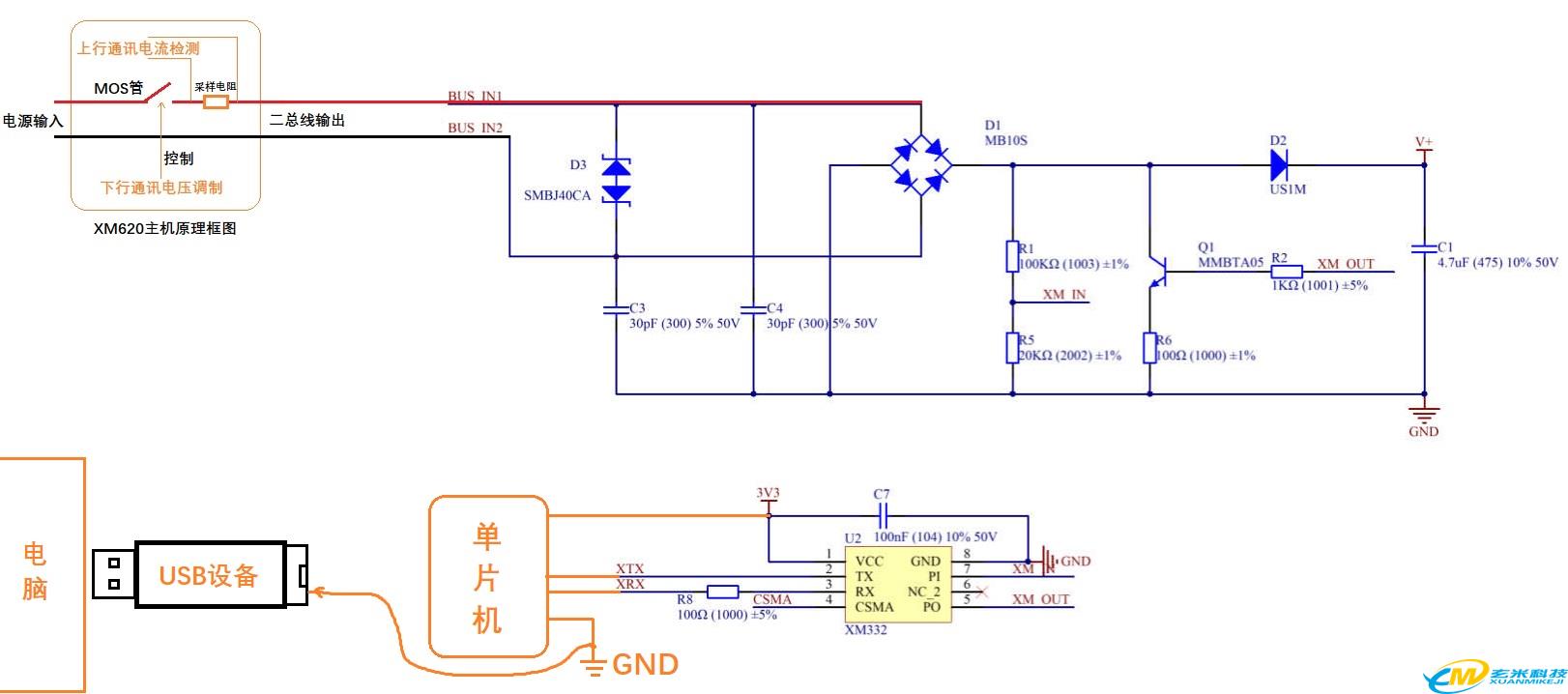

       踩坑1：由于我们前期单片机调试时，需要用到烧录/调试工具，如jlink，usb转TTL串口等工具，那么这些设备的GND就和电脑USB口的地相连的，对于两个系统，实际存在电势差，从而导致XM332并未上传数据，XM620主站的采样电阻也检测到电流。



       踩坑2：调试二总线过程，也大概率会用到示波器，示波器副表笔地与XM332从机的GND也可能存在电势差，当示波器查看波形的时候，就可能产破坏电流环路导致偶发性异常，之所以是偶发性故障，是因为这个漏电并不是一定发生，有可能是短暂发生，所以就更让人摸不着头脑。



       踩坑3：当你同时踩了坑1和坑2，那么就好笑了，因为会出现有时候踩坑1出问题，但是示波器一夹上去，就通讯正常了，然后又发现电路器件就那么几个，也没发现什么焊接错误的，就陷入了无尽的玄学猜想当中去了；实际只是刚好碰到USB设备的漏电是输入，而示波器的漏电刚好是输出，导致相互抵消了。

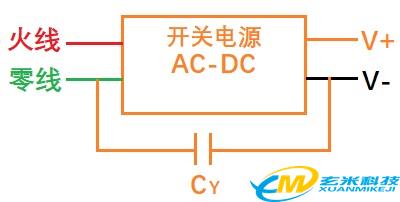

       疑问：XM620主站的电源输入是开关电源，而电脑、示波器都是从220V取电，里面也有开关电源，并且是隔离的，怎么会漏电呢？罪魁祸首就是开关电源零线和直流输出之间，实际会有个CY电容，导致电流就是从这个CY逃出的。



四、二总线调试避吭必备工具

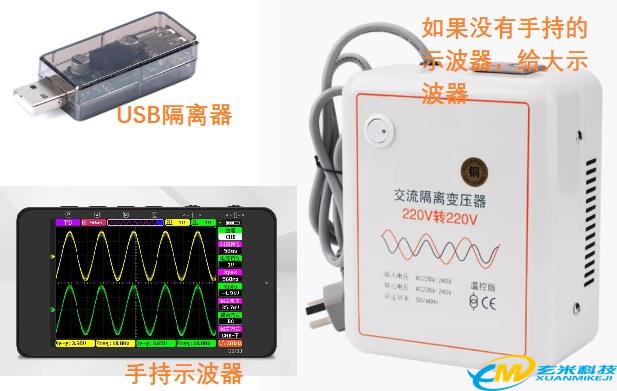

       1、USB隔离器

       2、220V隔离变压器

       3、手持示波器（电池）
